#AU2016 Progettazione ponti con InfraWorks 360 e Revit

20161115_075114

Eccomi alla prima sessione di #AU2016!

Si parte con un tema importante e trasversale, come quello della progettazione BIM dei ponti. Dzan Ta e Dave Young di Repro Products ci hanno guidato in questo percorso…

Provo a spiegarti i punti fondamentali, in modo che tu possa approfondire seguendo la strada coretta. Che, attenzione, non è l’unica per la progettazione BIM dei ponti.

La progettazione preliminare, naturalmente, viene eseguita con InfraWorks 360 che se la cava molto bene nella progettazione di strade e ponti.

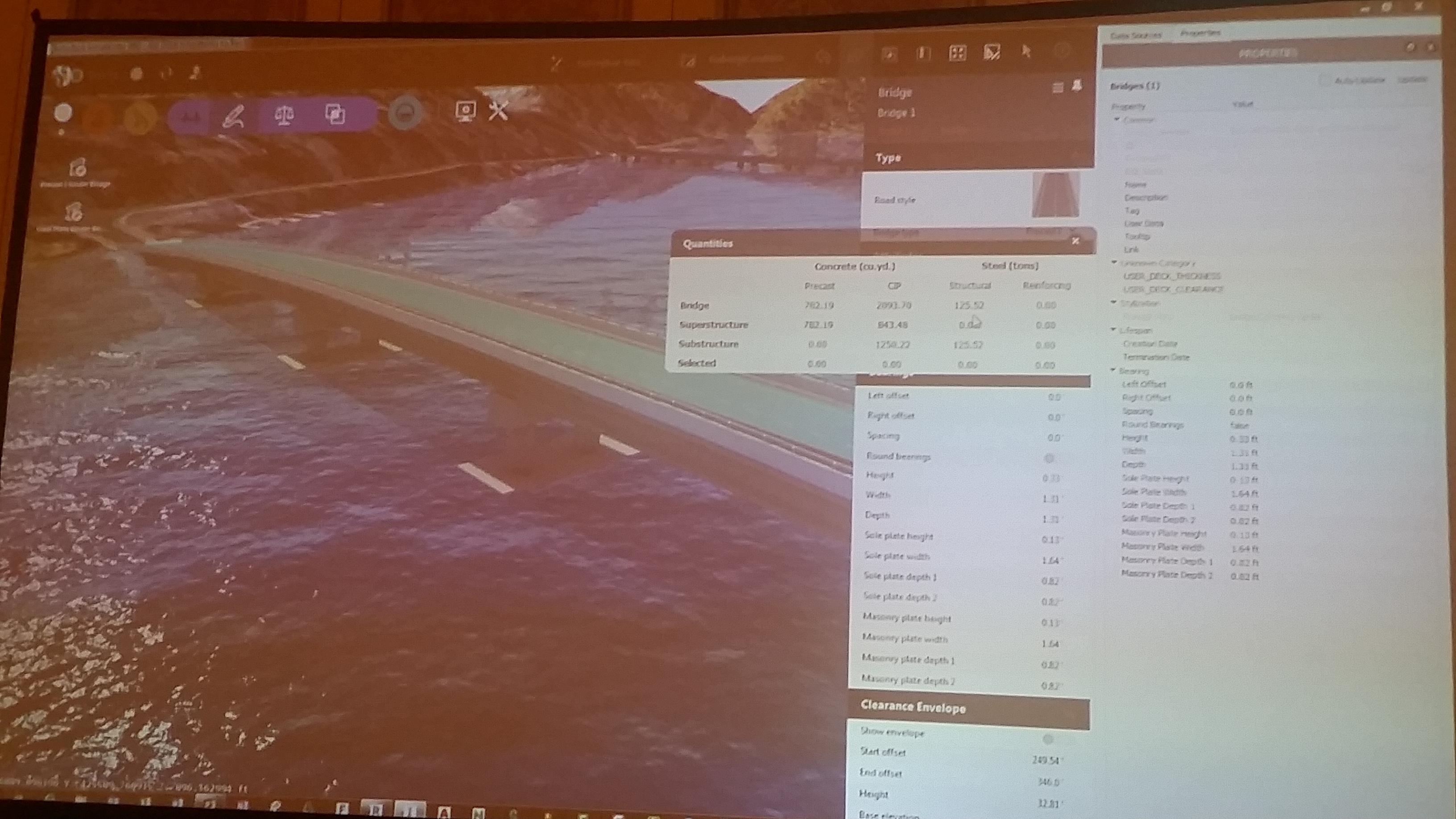

In particolare, puoi modellare un ponte con struttura in metallo oppure in cemento armato,  e personalizzare le travi, le pile e le spalle.

20161115_082429

Quando poi esporti il ponte a Revit,  con un semplice comando, gran parte dei suoi componenti vengono restituiti come famiglie, permettendo sia la personalizzazione sia l’utilizzo per il calcolo strutturale.

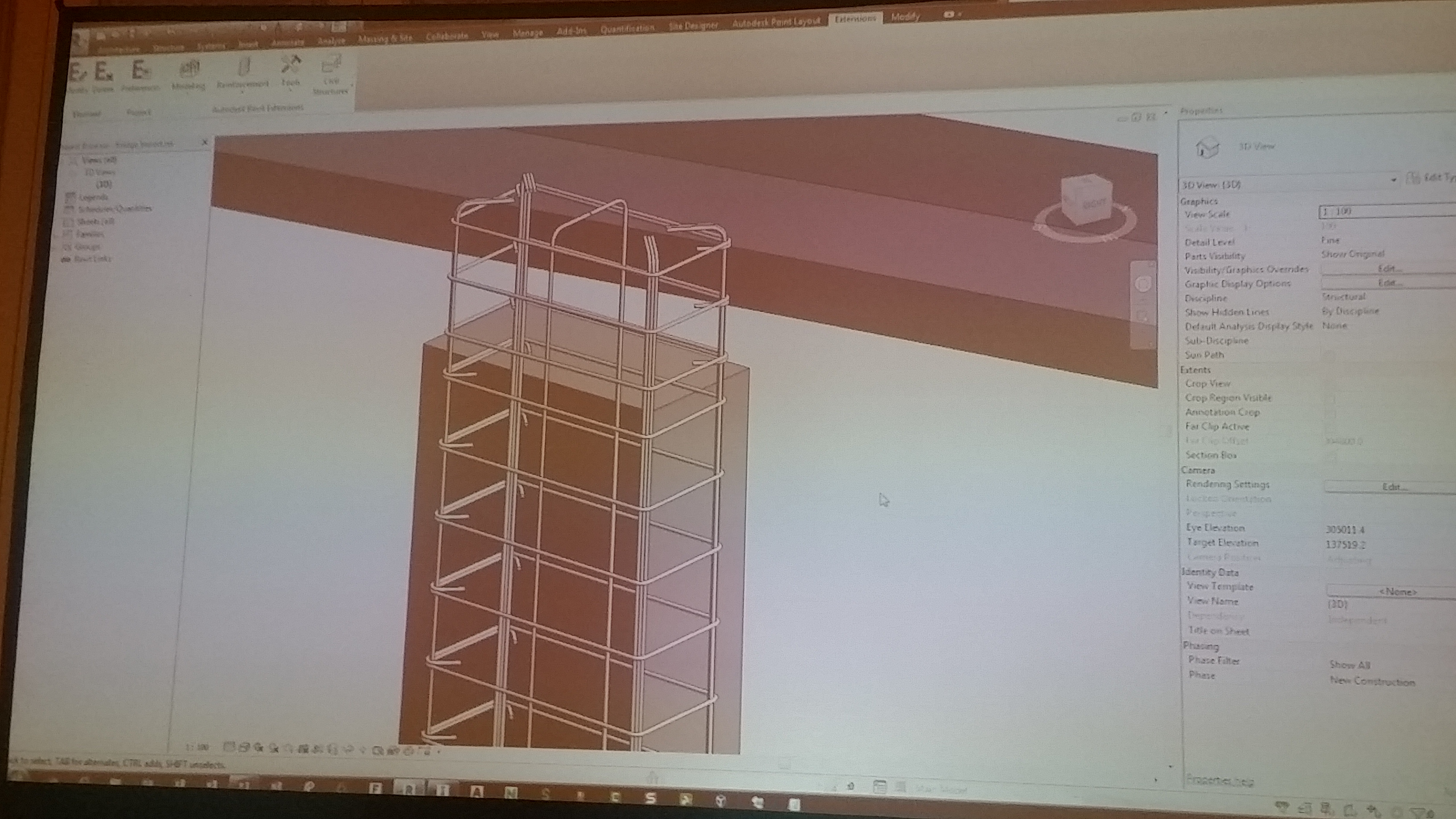

Inoltre è importante sapere che grazie alle Revit Extensions puoi definire il dettaglio delle armature del cemento armato.

20161115_083714Infine puoi esportare di nuovo il ponte da Revit per inserirlo, in forma definitiva, nel modello di InfraWorks 360 per la presentazione al pubblico oppure ai committenti..

Bene, buona progettazione,  alla prossima!
#AU2016
Giovanni Perego
