Dopo il clamoroso successo dell’articolo della scorsa settimana, in cui ho annunciato la disponibilità per tutta l’Italia dei DEM a 10 metri di Tinitaly con licenza aperta, basta un clic per scaricarli, penso sia arrivato il momento di spiegare in che modo questi preziosi dati possono essere utilizzati con profitto all’interno degli ambienti CAD, GIS e BIM per le Infrastrutture.
In questo articolo, quindi, ti spiegherò come usare Tinitaly DEM con AutoCAD, per l’esattezza AutoCAD Map 3D, che da due anni è compreso nella licenza di AutoCAD, ed Autodesk Civil 3D.
Ci sarebbe anche Autodesk InfraWorks, naturalmente, ma sarà per la prossima volta… 🙂
Tinitaly DEM e disponibile in formato Geotiff nel sistema di proiezione UTM WGS 84 zona 32, con licenza aperta Creative Commons BY 4.0(per i dettagli leggi qui) che ti permette di condividere, e perfino di modificare il dato, purchè venga indicata una menzione di paternità adeguata, e si indichi se sono state fatte delle modifiche.
Non è necessario iscriversi al sito, basta un clic sul riquadro desiderato per far partire il download del Geotiff zippato.
La mappa da cui puoi scaricare liberamente Tinitaly DEM
Finora i DEM in Italia erano disponibili a risoluzioni nettamente più basse, in genere a 20 metri, tranne rari casi di regioni molto previdenti. Come è facile capire, il dato a 10 metri permette un salto di qualità.
Puoi usare questi DEM con AutoCAD Map 3D, con Autodesk Civil 3D, anche per ottenere la Superficie TIN vettoriale, e naturalmente e con ottimi risultati, con Autodesk InfraWorks.
Infatti, mi è venuto in mente subito il favoloso servizio Cloud di Autodesk InfraWorks, chiamato Model Builder, che permette di scaricare modelli 3D di qualsiasi parte del mondo, basati su DEM e vestiti ottimamente grazie ad ortofoto, strade, edifici, fiumi e così via,
Un servizio davvero molto utile per avviare piani di fattibilità e progettazioni preliminari senza muoversi dall’ufficio ed a costo zero. Ma con un punto debole: la risoluzione del DEM, che tranne per gli Stati Uniti, viene dal progetto ASTER con risoluzione 30 metri. Bene, ora è possibile scaricare i modelli 3D e sostituirne il DEM con Tinitaly, mantenendo inalterate le altre fonti dati, per ottenere un modello molto più preciso.
Ho voluto fare subito una prova, e per usare un esempio ben delimitato ho utilizzato l’isola di Lampedusa.
Ho scaricato il modello di InfraWorks dell’isola con Model Builder, l’ho copiato e nel nuovo modello ho sostituito il DEM originale con quello di Tinitaly. Poi ho fatto il paragone.
Ecco il risultato, e la differenza si vede!
Capo Grecale di Lampedusa ottenuto con Model Builder
Capo Grecale di Lampedusa ottenuto con Model Builder ma con il DEM Tinitaly
Ringrazio davveroFrancesco Frulio per aver pubblicato la novità, di cui finora non avevo avuto notizia, e naturalmente, di nuovo, la sezione di Pisa di INGV.

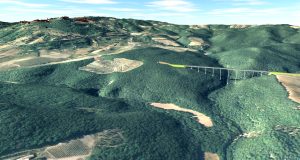

Modello territoriale 3D di un comune italiano realizzato con InfraWorks
Quando si progetta utilizzando il metodo BIM, è davvero molto utile poter ottenere velocemente un modello digitale 3D del territorio.
Modello che può essere utilizzato per molti compiti importanti come l’ambientazione del progetto architettonico e la progettazione delle infrastrutture.
La difficoltà principale sta nel trovare i dati cartografici e GIS necessari:ma oggi non è più così, perchè grazie ad un innovativo servizio cloud chiamato Model Builder, disponibile all’interno di Autodesk InfraWorks puoi ottenere in pochi minuti il modello di una qualsiasi parte del mondo senza uscire dall’ufficio.
Ti mostrerò non solo come utilizzare questo importante servizio cloud, che ti restituisce il modello digitale di elevazione, le ortofoto di Bing, e poi strade, edifici, fiumi, laghi e così via, ma anche come costruire il modello a partire da dati geografici open, come ad esempio quelli resi disponibili dai Geoportali regionali, ed infine come aggiungere un rilievo topografico.
Permanent link to this article: https://www.gisinfrastrutture.it/2020/06/ti-aspetto-al-webinar-sulla-ricostruzione-del-modello-3d-del-territorio-per-la-progettazione-bim/
Il modello 3D della città di Siena Grazie Regione Toscana per i dati geografici Open
Come faccio a connettere AutoCAD Map 3D o Autodesk Civil 3D a Google Maps?
E’ una domanda ricorrente, che ricevo soprattutto da persone con anni di esperienza, perchè molti si ricordano l’Estensione di AutoCAD Map 3D per Google Maps, di cui nella mia precedente vita GIS, scrissi anch’io, ad esempio qui.
Era una Estensione Beta, quindi sperimentale, ed aveva suscitato grande interesse, perchè permetteva di ottenere i dati geografici di pressoché tutto il mondo: principalmente il Modello Digitale di Elevazione e le Ortofoto.
Purtroppo è stata ritirata da tempo, ma attenzione: ora c’è una soluzione migliore.
Autodesk, infatti, ha voluto seguire un percorso diverso, più articolato ma anche più efficace per metterti a disposizione gli stessi dati, e molti di più, come strade, ferrovie, edifici e così via.
Eccomi quindi a spiegarti nel dettaglio come ottenere facilmente Ortofoto, Modelli Digitali di Elevazione, e molti altri dati GIS di qualsiasi parte del mondo, con AutoCAD Map 3D ed Autodesk Civil 3D, anche grazie al fantastico Autodesk InfraWorks…
Riprendo, dopo molto tempo, le recensioni dei Geoportali italiani, perchè sempre più spesso ricevo richieste di informazioni sui dati geografici Open, che possono essere di grande utilità anche nella progettazione concettuale BIM di infrastrutture.
Questa volta non ti scrivo di un Geoportale nazionale o regionale, ma di quello, molto bello, di una città italiana importante, che sta vivendo una stagione positiva di grande crescita e trasformazione, anche territoriale: Milano.
Del resto, che qualcosa si stesse muovendo lo avevamo notato alla fine dell’anno scorso quando l’Agenzia per le Entrate ha messo a disposizione la cartografia catastale attraverso il servizio WMS. Con una licenza d’uso troppo restrittiva, ma a quello potranno rimediare in futuro, appena avranno capito cos’è veramente INSPIRE, per esempio… 🙂
L’Agenzia delle Entrate l’ha appena annunciato qui:PS: l’annuncio è stato rimosso, puoi leggere qui la pagina dedicata,il catasto italiano è disponibile online, attraverso il servizio standard WMS (Web Map Service) che trasmetttìe solo dati raster, ma meglio di niente.
Quindi possiamo caricarlo all’interno dei nostri software preferiti, come AutoCAD Map 3D, AutoCAD Civil 3D (che contiene il precedente) ed Autodesk InfraWorks, sovrapponendolo ai nostri progetti territoriali.
Ma c’è un limite, purtroppo: la licenza utilizzata dall’Agenzia delle Entrate è davvero restrittiva. Vieta sia l’uso commerciale che, soprattutto, la costruzione di opere derivate, comel’ottimo sito Opencatasto, che usa i dati regionali, e perfino la pubblicazione su questo Blog. Spero vivamente trovino il modo di ripensarci, è davvero un peccato mettere muri intorno al dato geografico online.
Intanto vediamo subito come fare per accedere con AutoCAD Map 3D oppure Civil 3D… Continue reading
Pochi giorni fa, un artista del rendering mi ha posto una domanda molto interessante, che riguarda il tema: I dati GIS possono essere utili alla progettazione BIM?
La risposta è assolutamente sì! Ma occorre trovare le soluzioni giuste. La domanda esatta era la seguente:
Sto diventando matto nell’importare in 3ds Max dei dati OSM (OpenStreetMap) ma senza successo. Esiste un plugin ma non funziona, nelle versioni recenti del software. Tu ne sai qualcosa?
La domanda riguarda un software particolare, 3ds Max, ma la risposta che sto per darti riguarda tutti i software BIM Autodesk…Continue reading
Molte volte mi è capitato di rispondere a questa domanda.
Il problema delle curve di livello GIS è che, nella gran parte dei casi, sono geometricamente bidimensionali, mentre l’informazione relativa alla quota sta nel database degli attributi associati Quindi, se le importi semplicemente il risultato è inevitabilmente 2D.
Naturalmente la risposta è sì: puoi creare Superfici 3D da curve di livello GIS, grazie ad AutoCAD Civil 3D, che mette a disposizione un comando dedicato: _AeccCreateSurfaceFromGISData. Puoi utilizzare curve di livello in formato Shapefile, ma anche dai Geodatabase ArcSDE ed Oracle Spatial.
(Come mi fa notare Antonio, in alcuni rari casi le curve di livello Shapefile possono essere già 3D: allora basta un bel _MAPIMPORT alla riga di comando: poi le curve di livello già in quota possono essere usate direttamente nella definizione della Superficie 3D di AutoCAD Civil 3D).
Questa volta ho preparato anche un video per presentare la procedura: il primo che ho prodotto appositamente, che inaugura il nuovo canale YouTubeBIM e Infrastrutture: iscriviti, per ricevere gli avvisi dei prossimi video.
Finalmente il mondo degli Open Data Geografici si muove di nuovo.
Da anni, infatti, l’Italia è divisa in due: da una parte le Regioni (e dove possibile i Comuni) che hanno scelto, giustamente, la strada dell’apertura dei dati geografici, rendendoli disponibili a tutti, con grandi benefici: leggi qui i 10 Geoportali che ho recensito finora. Continue reading
